一、開拉鏈結構的核心功能

在全自動拉鏈袋八工位給袋式包裝機的整個包裝流程中，開拉鏈結構是銜接取袋與充填工序的關鍵樞紐，承擔著三大核心功能：

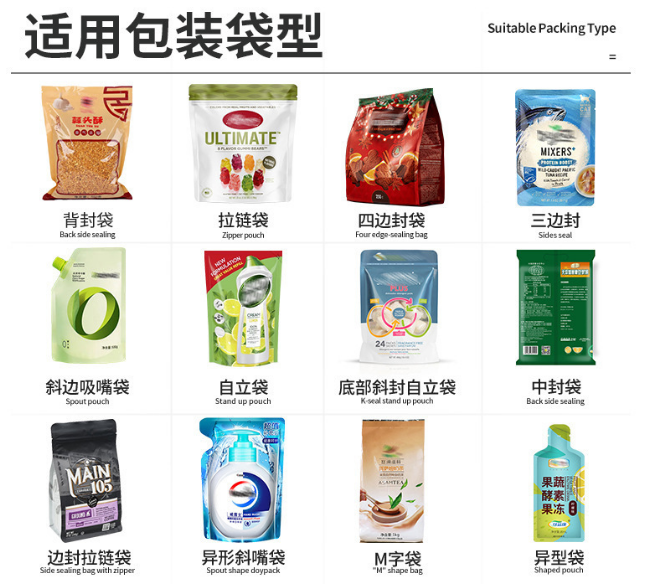

精準定位拉鏈袋

該結構配備高精度的袋型識別傳感器，能夠快速識別拉鏈袋的袋口位置、拉鏈齒合狀態以及袋體擺放角度。當包裝袋隨旋轉主機流轉至開拉鏈工位時，傳感器會將檢測數據實時傳輸至控制系統，系統通過調整機械夾爪的位置和角度，確保夾爪精準對準拉鏈頭部，偏差控制在±0.1mm以內，為后續開拉鏈動作奠定基礎。

穩定開啟拉鏈

針對不同材質、不同規格的拉鏈袋，開拉鏈結構具備自適應調節能力。對于PE、PP等軟質拉鏈袋，結構會降低夾爪夾緊力度，同時啟動真空吸盤輔助吸附袋口兩側，避免夾爪過度擠壓導致袋體變形；對于PET復合等硬質拉鏈袋，則增大夾緊力度，配合機械撥片插入拉鏈齒合縫隙，平穩分離拉鏈齒。此外，部分先進結構采用雙氣缸協同控制技術，水平移動氣缸驅動夾爪外移拉開拉鏈，垂直升降氣缸帶動夾爪微調高度，確保拉鏈開啟過程順暢，單次開拉鏈動作循環時間可縮短至0.8秒以內，開拉鏈成功率達99.5%以上。

維持袋口張開狀態

拉鏈開啟后，開拉鏈結構會通過兩組對稱設置的真空吸盤持續吸附袋口兩側邊緣，同時利用可調節的撐袋桿插入袋內，將袋口撐開至預設寬度，為后續的物料充填提供足夠空間。在充填過程中，結構會實時監測袋口狀態，一旦出現袋口閉合趨勢，立即調整吸盤吸力和撐袋桿位置，確保袋口始終保持穩定張開狀態，避免因袋口閉合導致物料灑漏或充填不足。

二、開拉鏈結構的工作原理

全自動拉鏈袋八工位給袋式包裝機的開拉鏈結構主要由機械夾爪系統、真空吸附系統、氣動驅動系統和控制系統四部分組成，其工作原理可分為四個階段：

袋體識別與定位階段

當包裝袋從取袋工位流轉至開拉鏈工位時，安裝在工位兩側的視覺傳感器和位移傳感器會對袋體進行全方位檢測。視覺傳感器捕捉袋體圖像，通過圖像識別算法確定拉鏈頭部的坐標位置；位移傳感器檢測袋體與夾爪之間的距離，將數據反饋至PLC控制系統。控制系統根據檢測數據，向伺服電機發送指令，調整機械夾爪的X、Y、Z三軸位置，使夾爪精準對準拉鏈頭部。

拉鏈夾緊與分離階段

定位完成后，氣動驅動系統控制機械夾爪動作，夾爪上的防滑橡膠墊夾緊拉鏈頭部的拉片或齒合部位。對于帶有拉片的拉鏈袋，夾爪會勾住拉片并向外拉動；對于無拉片的拉鏈袋，夾爪則直接夾緊拉鏈齒合部位，同時機械撥片插入齒合縫隙。隨后，第一氣缸驅動夾爪水平外移，利用拉力將拉鏈齒分離，實現拉鏈的初步開啟。在這個過程中，壓力傳感器實時監測夾爪的夾緊力度，確保力度適中，既不會損壞拉鏈，又能保證拉鏈順利分離。

袋口撐開與維持階段

拉鏈初步開啟后，真空吸附系統啟動，袋口兩側的真空吸盤開始工作，產生2-5kPa的可調吸力，吸附袋口邊緣并向外拉伸。同時，第二氣缸驅動可升降座帶動撐袋桿垂直下降，插入袋內并向兩側撐開，將袋口擴大至適合充填的寬度。控制系統通過壓力傳感器監測吸盤的吸力大小，根據袋體材質和厚度實時調整吸力參數，確保袋口穩定張開。此外，結構還配備了彈性限位裝置，防止撐袋桿過度撐開導致袋體損壞。

復位與準備階段

物料充填完成后，包裝袋流轉至下一工位，開拉鏈結構進入復位階段。真空吸盤停止工作，釋放袋口；撐袋桿在第二氣缸的帶動下上升復位；機械夾爪松開拉鏈，在第一氣缸的驅動下回到初始位置。同時，傳感器開始檢測下一個包裝袋的到來，為下一次開拉鏈動作做好準備。整個復位過程快速高效，確保與八工位的旋轉節奏相匹配，不影響包裝機的整體運行速度。

三、開拉鏈結構與八工位系統的協同原理

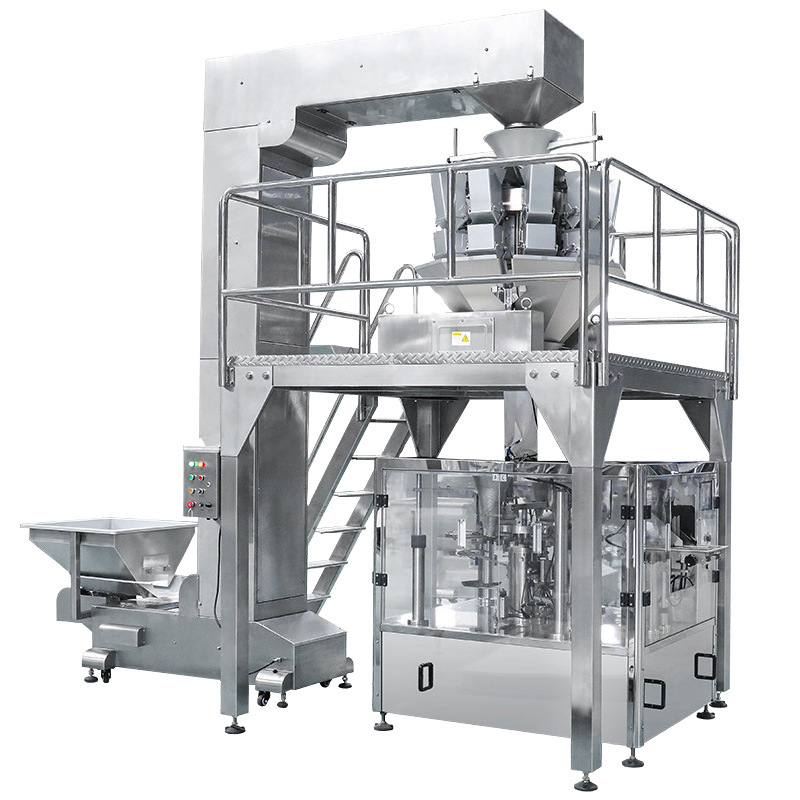

全自動拉鏈袋八工位給袋式包裝機采用旋轉主機帶動多工位協同作業的模式，開拉鏈結構作為其中一個關鍵工位，與其他工位緊密配合，實現連續高效的包裝流程：

工位流轉節奏匹配

八工位系統的旋轉速度由伺服電機精確控制，開拉鏈結構的動作節奏與旋轉速度嚴格同步。當旋轉主機帶動包裝袋每轉動一個工位角度，開拉鏈結構就完成一次開拉鏈動作的循環，包括定位、夾緊、分離、撐開、復位等環節?？刂葡到y(tǒng)通過精準的時序控制，確保每個環節的動作時間與工位流轉時間完全匹配，避免出現動作滯后或超前的情況，保證包裝機的整體運行效率。

信息交互與反饋

開拉鏈結構配備的各類傳感器會將檢測數據實時傳輸至中央控制系統，系統對數據進行分析處理后，向其他工位發送指令。例如，當開拉鏈結構檢測到拉鏈開啟不完整時，會立即將信號反饋給控制系統，控制系統會指令充填工位停止充填，同時將該包裝袋標記為不合格品，待后續剔除；當檢測到袋體規格與預設參數不符時，系統會自動調整開拉鏈結構的夾爪位置、吸力大小等參數，同時通知給袋工位調整袋型供給。

故障聯動處理

在包裝機運行過程中，如果開拉鏈結構出現故障，如氣缸故障、吸盤吸力不足等，控制系統會立即發出報警信號，同時聯動其他工位采取相應措施。例如，給袋工位停止供袋，取袋工位停止取袋，旋轉主機停止旋轉，避免故障擴大導致大量包裝袋損壞或物料浪費。故障排除后，系統會自動重啟，恢復正常生產流程。 （AI生成）
